Description
FÅ EN KLARARE BILD FRÅN DEN ANSLUTNA STYRPLATSEN
Med sin eleganta design, kraftfulla bearbetning och uppgraderade IPS-skärm kan den här avancerade plotter-/ekolodskombinationen på 12 tum smidigt integreras i ditt marina Garmin-system.
Integrera enkelt med fler motorer.
Anslut till kompatibla enheter från tredje part med OneHelm™ digital switching.
Bygg enkelt ditt marina system med bästa möjliga nätverksanslutning.
Navigera i vilka vatten som helst med förinlästa kartor och kustsjökort.
Se under din båt med inbyggt ekolod.
Kontrollera din marina upplevelse nästan var som helst.1
Se världen som finns under dig.

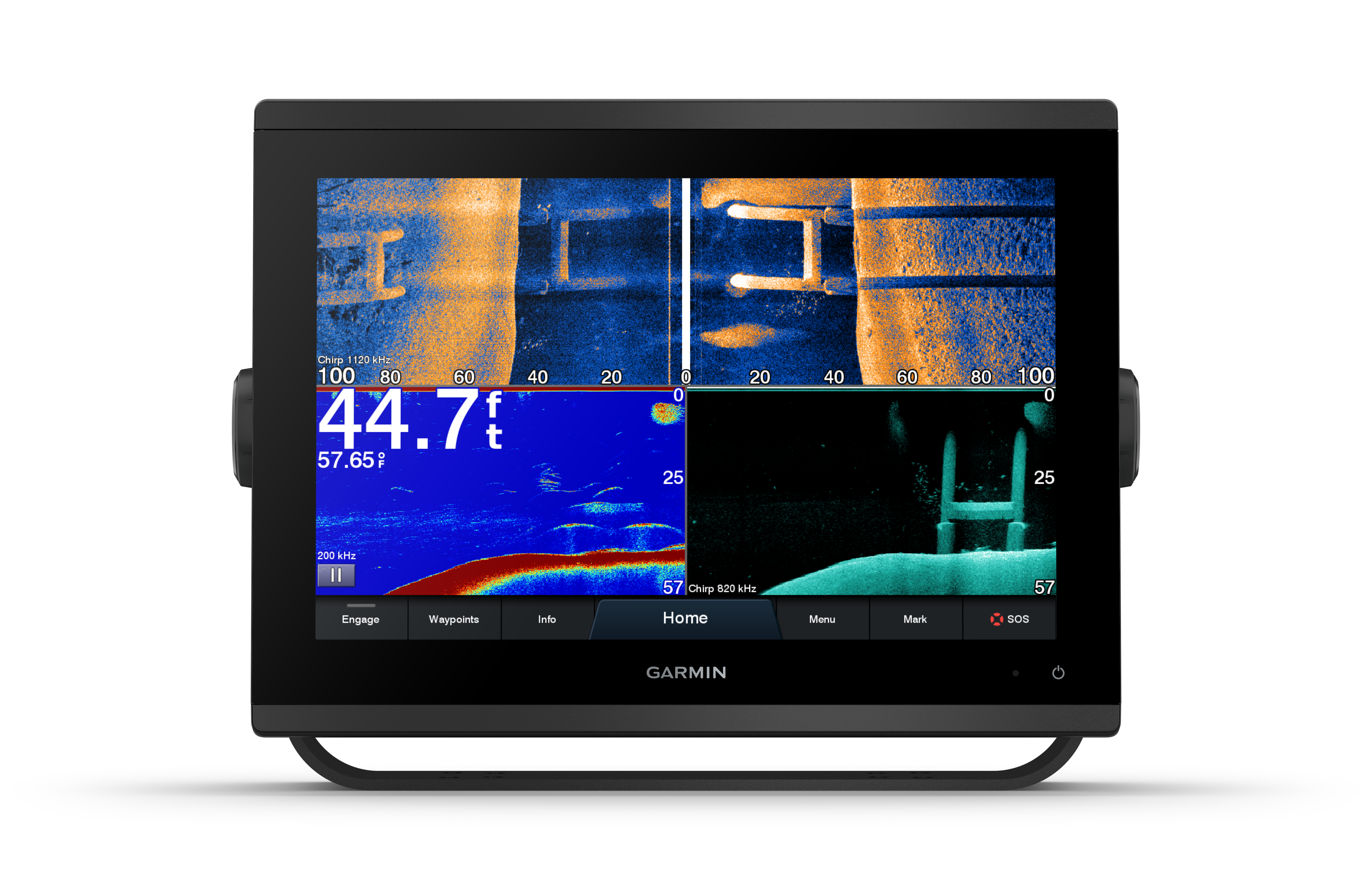

EKOLOD MED ULTRA-HD OCH SKANNINGTEKNIK
Få inbyggda SideVü- och ClearVü-ekolod med Ultra-HD skanningteknik i starka färger och hög kontrast som hjälper dig att skilja fisk från strukturer. GPSMAP® 1223xsv har även stöd för traditionellt CHIRP-ekolod på 1 kW.
STÖD FÖR PANOPTIX™ EKOLOD
Para ihop med Panoptix eller Panoptix LiveScope™ ekolodsbilder som är lätta att läsa av i realtid (givare säljs separat) så att du kan se vad som händer runt båten i realtid.
Navigera enkelt.
SNABBARE, TYDLIGARE, SMARTARE
Den här plotter-/ekolodskombinationen i stor storlek har en mycket stilren design, färgstarka ekolodsbilder och högupplöst In-Plane Switching-skärm på 12 tum som är lätt att läsa i solljus och har vidvinkel.

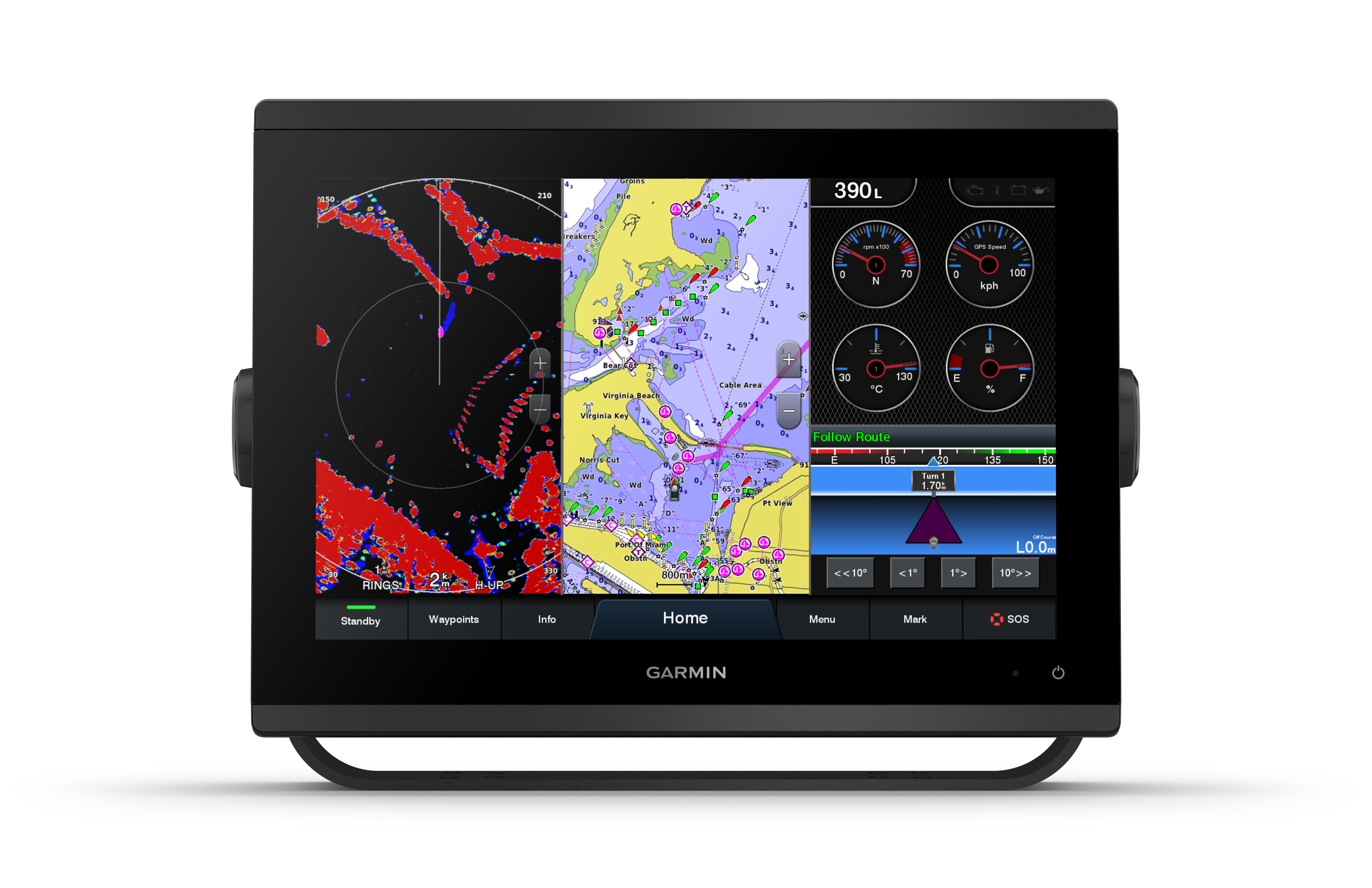

BLUECHART® G3 VISION®-SJÖKORT
Dessa sjökort (tillval) har det bästa från Garmin och Navionics® , Auto Guidance3 och andra högklassiga navigeringsfunktioner.
Anslut all elektronik på båten.
GARMINS MARINA NÄTVERK
Om du har flera Garmin-enheter på båten kan du dela information som kartor, användardata, radar och IP-kameror.
NMEA 2000® OCH NMEA 0183-NÄTVERK
Anslut autopiloter, digital switching, väder, FUSION-Link™-ljudsystem, media, VHF, AIS med mera från en skärm.
APPEN ACTIVECAPTAIN®
Inbyggd Wi-Fi® -anslutning kan paras ihop med den kostnadsfria allt-i-ett- mobilappen för åtkomst till OneChart™-funktionen, smartaviseringar, programvaruuppdateringar, Garmin Helm™ digital switching, data från Garmin Quickdraw™-gruppen och mycket mer.4
INBYGGD ANT® -TEKNOLOGI
Anslut till några av dina favoritenheter, till exempel quatix® marina klockor, trådlösa gWind™ 2-givare marina instrument, GNX™ Wind och trådlösa fjärrkontroller.
J1939-ANSLUTNING
Nu kan du ansluta din plotter till olika typer av motorer, inklusive motorer från Yamaha.
FUNKTIONEN ONEHELM™
Den här exklusiva funktionen sammanför alla funktioner hos tredjepartsenheter, till exempel digital switching från EmpirBus™, på en och samma skärm.
Läs mer om den kostnadsfria allt-i-ett-appen ActiveCaptain®.
Allmänt |
|
| FYSISKA MÅTT | 30,8 x 22,8 x 8,2 cm (12,1 x 8,9 x 3,2 tum) |
|---|---|
| SKÄRMSTORLEK, B X H | 10,3 x 6,4 tum; 12,1 tum diagonalt
(26,2 x 16,3 cm, 30,7 cm diagonalt) |
| SKÄRMUPPLÖSNING, B X H | 1280 x 800 bildpunkter |
| SKÄRMTYP | WXGA-skärm |
| VIKT | 6,6 lbs (3,0 kg) |
| VATTENKLASSNING | IPX7 |
| MONTERINGSALTERNATIV | Monteringsbygel eller nedsänkt montering |
| POLARIZED SUPPORT | |
| STRÖMFÖRBRUKNING | Maximal effektförbrukning vid 10 V DC: 26.5 W
Typisk strömförbrukning vid 12 V DC: 1.7 A Maximal strömförbrukning vid 12 V DC: 2.2 A |
| ANTENN | Internt eller externt via NMEA 2000 |
| ÖVERFÖRINGSEFFEKT | 1 kW traditionell, 1 kW CHIRP |
| RECEIVER | 10 Hz med hög känslighet |
| GARMIN MARINE NETWORK™-PORTAR | 2 |
Kartor och minne |
|
| ACCEPTERAR DATAKORT | 2 microSD™-kort (på enhetens baksida) |
|---|---|
| WAYPOINTS | 5,000 |
| SPÅRLOGG | 50 000 punkter; 50 sparade spår |
| RUTTER | 100 |
Utomhus- och fritidsaktiviteter |
|
| TIDVATTENTABELLER | |
|---|---|
Rekommenderade plottrar |
|
| KOMPATIBEL MED GARMINS RADARENHET | |
|---|---|
| KOMPATIBEL MED GARMINS EKOLOD | Ja (inbyggt) |
| KOMPATIBEL MED GARMIN SMARTMODE (ANPASSNINGSBARA FÖRINSTÄLLNINGAR FÖR BILDSKÄRM) | |
| STÖDER AIS (SPÅRAR OBJEKTFARTYGENS POSITION) | |
| STÖDER DSC (VISAR POSITIONSDATA FRÅN VHF-RADIO MED DSC-FUNKTION) | |
| STÖD FÖR FUSION-LINK™-KOMPATIBEL RADIO | |
| STÖD FÖR GSD™ BLACK BOX-EKOLOD | |
| STÖD FÖR GCV™ BLACK BOX-EKOLOD | |
| KOMPATIBEL MED ACTIVECAPTAIN | |
| KOMPATIBEL MED GRID™ (GARMIN REMOTE INPUT DEVICE) | |
| TRÅDLÖS FJÄRRKOMPATIBEL | |
| SEGLINGSFUNKTIONER | |
Rekommenderade ekolod och specifikationer |
|
| FUNKTION FÖR EKOLOD MED TVÅ FREKVENSER | |
|---|---|
| FUNKTION FÖR EKOLOD MED TVÅ STRÅLAR | |
| FREQUENCIES SUPPORTED | Traditionellt: 50/77/83/200 kHz CHIRP (låg, mellan, hög) ClearVü/SideVü (260/455/800 kHz) (beroende på givare) |
| CHIRP SONAR TECHNOLOGY | Ja (inbyggd) |
| CLEARVÜ | Ja med CHIRP (inbyggd) |
| SIDEVÜ | Ja med CHIRP (inbyggd) |
| MAXIMALT DJUP | 1 500 m vid 1 kW (djupkapaciteten beror på vattnets bottentyp och andra vattenförhållanden) |
| BOTTENLÅS (VISAR RETUR FRÅN BOTTEN OCH UPPÅT) | |
| LOGG OCH DIAGRAM ÖVER VATTENTEMPERATUR | |
| SONAR RECORDING | |
| SONAR HISTORY REWIND | |
Anslutningar |
|
| KOMPATIBEL MED NMEA 2000® | |
|---|---|
| ANTAL GIVARPOLER | 12-polig (orange kontakt) |
| NMEA 0183-INGÅNGSPORTAR | 1 |
| NMEA 0183-UTGÅNGSPORTAR | 1 |
| PORT FÖR VIDEOINGÅNG | 1 BNC |
| VIDEO OUTPUT PORTS | 1 HDMI |
| TRÅDLÖS ANSLUTNING | |
| J1939 COMPATIBLE | |
